核磁共振波谱法 NMR

2020-06-29

铄思百检测

核磁共振波谱法 NMR

核磁共振波谱法NMR（Nuclear Magnetic Resonance，简写为NMR）与紫外吸收光谱、红外吸收光谱、质谱被人们称为“四谱”，是对各种有机和无机物的成分、结构进行定性分析的最强有力的工具之一，亦可进行定量分析。

应用范围：

1.测定有机物、无机物、高分子聚合物，天然药物，小分子量蛋白质等物质的基本化学结构、空间结构及构型分析；2.混合物的成分分析和鉴定；3.化学反应动力学的研究；4.材料微观结构和功能间的关系研究。

检测项目：

1.测定有机物、无机物、高分子聚合物，天然药物，小分子量蛋白质等物质的基本化学结构、空间结构及构型分析；

2.混合物的成分分析和鉴定；

3.化学反应动力学的研究；

4.材料微观结构和功能间的关系研究。

制样要求：

粉末体积至少大于火柴杆粗细的长2cm圆柱体体积

立即预约‍

分析原理：在外磁场中，具有核磁矩的原子核，吸收射频能量，产生核自旋能级的跃迁

谱图的表示方法：吸收光能量随化学位移的变化

提供的信息：峰的化学位移、强度、裂分数和偶合常数，提供核的数目、所处化学环境和几何构型的信息

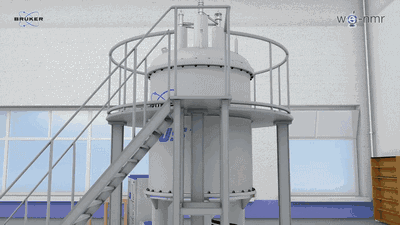

NMR结构

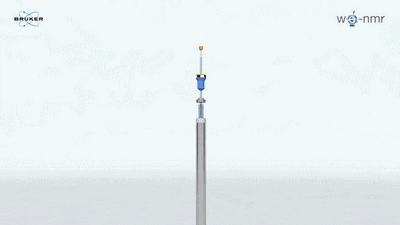

进样

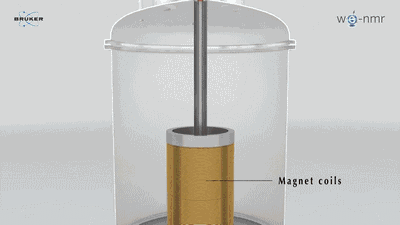

样品在磁场中

当外加射频场的频率与原子核自旋进动的频率相同时，射频场的能量才能被有效地吸收，因此对于给定的原子核，在给定的外加磁场中，只能吸收特定频率射频场提供的能量，由此形成核磁共振信号。

核磁共振及数据输出

1、有机化合物结构鉴定

一般根据化学位移鉴定基团；由耦合分裂峰数、偶合常数确定基团联结关系；根据各H峰积分面积定出各基团质子比。核磁共振谱可用于化学动力学方面的研究，如分子内旋转，化学交换等，因为它们都影响核外化学环境的状况，从而谱图上都应有所反映。

2、高分子材料的NMR成像技术

核磁共振成像技术已成功地用来探测材料内部的缺陷或损伤，研究挤塑或发泡材料，粘合剂作用，孔状材料中孔径分布等。可以被用来改进加工条件，提高制品的质量。

3、多组分材料分析

材料的组分比较多时，每种组分的 NMR 参数独立存在，研究聚合物之间的相容性，两个聚合物之间的相同性良好时，共混物的驰豫时间应为相同的，但相容性比较差时，则不同，利用固体 NMR 技术测定聚合物共混物的驰豫时间，判定其相容性，了解材料的结构稳定性及性能优异性。

此外，在研究聚合物还用于研究聚合反应机理、高聚物序列结构、未知高分子的定性鉴别、机械及物理性能分析等等。

样品制备

1、样品量

不同场强需要的样品量不同，如300兆核磁、分子量是几百的样品，测氢谱大约需要2mg以上的样品，测碳谱大约需要10mg以上。600兆核磁测氢谱大约需要几百微克。

2、氘代试剂的选择

因为测试时溶剂中的氢也会出峰，溶剂的量远远大于样品的量，溶剂峰会掩盖样品峰，所以用氘取代溶剂中的氢，氘的共振峰频率和氢差别很大，氢谱中不会出现氘的峰，减少了溶剂的干扰。在谱图中出现的溶剂峰是氘的取代不完全的残留氢的峰。另外，在测试时需要用氘峰进行锁场。

由于氘代溶剂的品种不是很多，要根据样品的极性选择极性相似的溶剂，氘代溶剂的极性从小到大是这样排列的：苯、氯仿、乙腈、丙酮、二甲亚砜、吡啶、甲醇、水。还要注意溶剂峰的化学位移，最好不要遮挡样品峰。

3、是否必须加TMS

测试样品加TMS(四甲基硅烷)是作为定化学位移的标尺，也可以不加TMS而用溶剂峰作标尺。

图谱分析

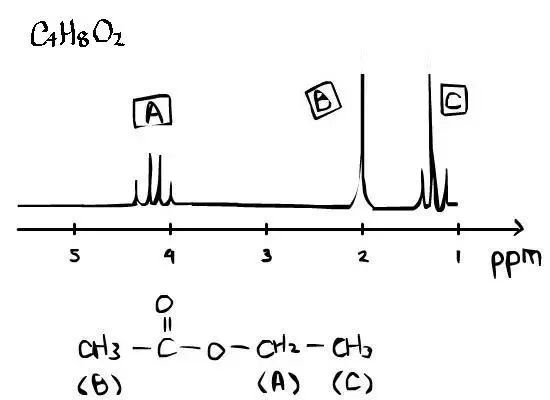

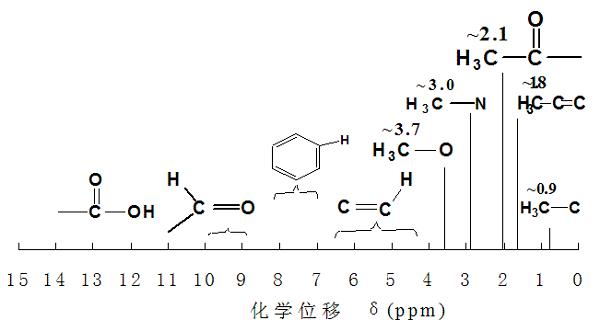

1、解析核磁共振氢谱

一般先确定孤立甲基及类型，以孤立甲基峰面积的积分高度，计算出氢分布；其次是解析低场共振吸收峰（如醛基氢、羰基氢等），因这些氢易辨认，根据化学位移，确定归属；最后解析谱图上的高级偶合部分，根据偶合常数、峰分裂情况及峰型推测取代位置、结构异构、立体异构等二级结构信息。

2、解析核磁共振碳谱

一般先查看全去偶碳谱上谱线数与分子式中所含碳数是否相同？数目相同说明每个碳的化学环境都不同，分子无对称性；数目不相同（少）说明有碳的化学环境相同，分子有对称性；然后由偏共振谱，确定与碳偶合的氢数；最后由各碳的化学位移，确定碳的归属。

3、结合应用碳谱和氢谱

C谱和H谱可互相补充。H谱不能测定不含氢的官能团，如羰基和氰基等；对于含碳较多的有机物，如甾体化合物，常因烷氢的化学环境相似，而无法区别，这是氢谱的弱点；而碳谱弥补了氢谱的不足，它能给出各种含碳官能团的信息，几乎可分辨每一个碳核，能给出丰富的碳骨架信息。但是普通碳谱的峰高常不与碳数成正比是其缺点，而氢谱峰面积的积分高度与氢数成正比，因此二者可互为补充。

4、如何计算偶合常数？

在网上有这样一个求助帖：请教偶合常数的计算，比如：—OCH2CH3 这两个碳上的氢之间的化学位移差值一般超过2了，400M核磁，那再乘以400的话，偶合常数岂不是快一千了？

首先我们得搞明白偶合常数的定义：自旋偶合会产生共振峰的分裂后，两裂分峰之间的距离（以Hz为单位）称为偶合常数。不是两组氢之间化学位移的差值，而是一组峰中相邻两个峰之间的化学位移的差值！

可以从偶合常数看出基团间的关系，邻位偶合常数较大，远程偶合常数较小。还可以利用Kapulus公式计算邻位氢的二面角。对于有双键的化合物，顺式的氢之间偶合常数为6～10Hz，反式的氢之间偶合常数为12～16Hz。

常见问题

1、元素周期表中所有元素都可以测出核磁共振谱吗？

不是。首先，被测的原子核的自旋量子数要不为零；其次，自旋量子数最好为1/2（自旋量子数大于1的原子核有电四极矩，峰很复杂）；第三，被测的元素（或其同位素）的自然丰度比较高（自然丰度低，灵敏度太低，测不出信号）。

2、怎么在H谱中更好的显示活泼氢？

与O、S、N相连的氢是活泼氢，想要看到活泼氢一定选择氘代氯仿或DMSO做溶剂。在DMSO中活泼氢的出峰位置要比CDCl3中偏低场些。活泼氢由于受氢键、浓度、温度等因素的影响，化学位移值会在一定范围内变化，有时分子内的氢键的作用会使峰型变得尖锐。

3、怎么做重水交换？

为了确定活泼氢，要做重水交换。方法是：测完样品的氢谱后，向样品管中滴几滴重水（不宜加入过多，一般1-2滴即可），振摇一下，再测氢谱，谱中的活泼氢就消失了。醛氢和酰胺类的氨基氢交换得很慢，需要长时间放置再测谱或者用电吹风加热一下，放置一会再进行检测。此时会发现谱图中水峰信号增强，在CDCl3中此时的HDO峰会在4.8ppm的位置。此外，甲醇和三氟醋酸都有重水交换作用，看不到活泼氢的峰。

4、解析合成化合物的谱、植物中提取化合物的谱和未知化合物的谱，思路有什么不同？

合成化合物的结果是已知的，只要用谱和结构对照就可以知道化合物和预定的结构是否一致。对于植物中提取化合物的谱，首先应看是哪一类化合物，然后用已知的文献数据对照，看是否为已知物，如果文献中没有这个数据则继续测DEPT谱和二维谱，推出结构。对于一个全未知的化合物，除测核磁共振外，还要结合质谱、红外、紫外和元素分析，一步步推测结构。

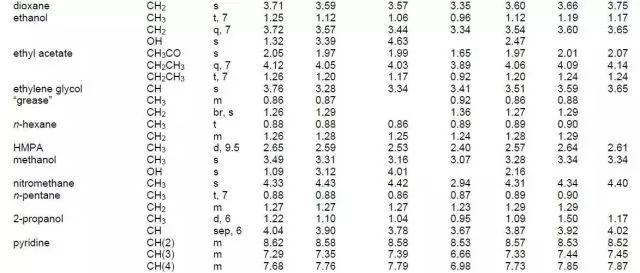

最后附上常见杂质核磁化学位移表：

氢谱
