Origin是OriginLab公司开发出的专业数据分析和绘图的软件，其操作简单灵活、功能强大，因而得到了更多人的关注，其使用范围也越来越广。相比于目前流行的Matlab、Maple等数据分析软件而言，Origin操作非常容易，在不具备相关编程、矩阵知识及大量函数和命令的条件下，只需鼠标点击即可完成。并且Origin能满足一般的制图需要的同时，也可对数据分析、函数拟合等，可谓一应俱全。本文就来浅谈下Origin8在XRD图谱处理中的应用。
第一步、导入数据

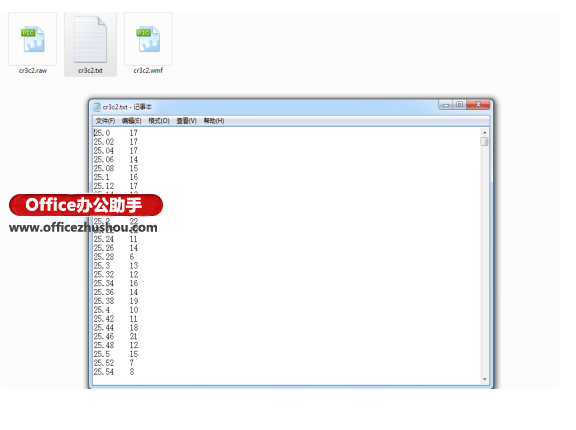

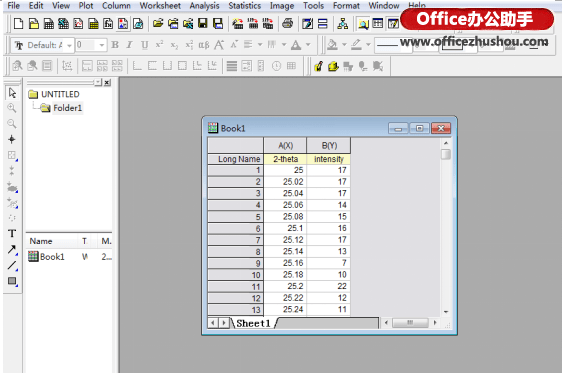

将所需绘制的XRD图谱txt文件格式的数据导入到Origin中的工作薄(WorkBook)中，即下图如图所示。
第二步、绘制图形

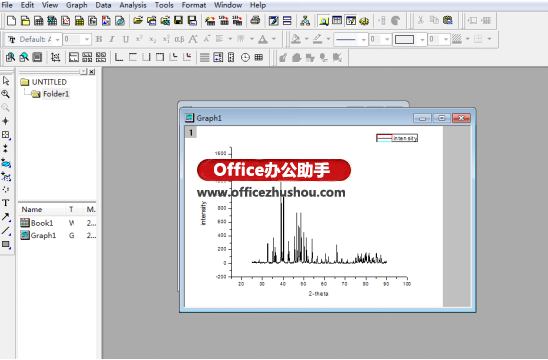

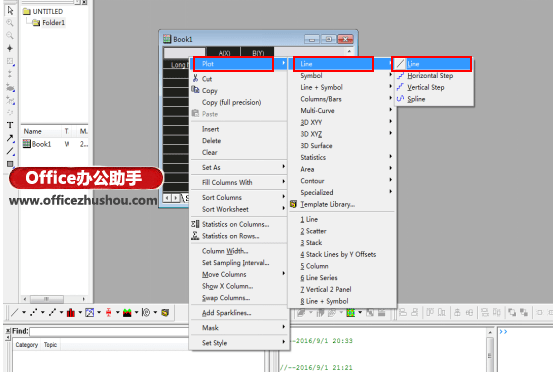

将Sheet1中的所有数据选中，鼠标右击出现如图下菜单，选择plot， line， line，即绘制出如下图形。
第三步、图形设置
这步就是对所绘制图形的坐标轴(axis)、图例(legend)、整体的图形(graph)进行设置，得到标准、准确、美观的图形。

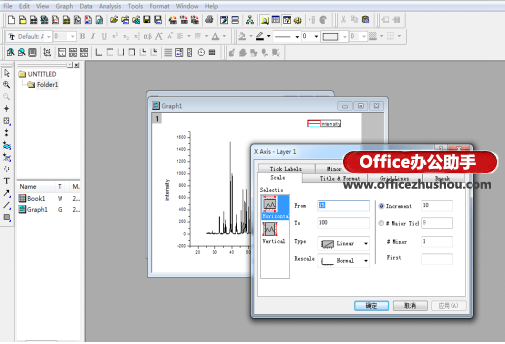

对坐标轴设置：在坐标轴上左键双击后出现如图对话框，如图设置x轴。小编将分别介绍下这些功能。
Scale：设置坐标轴的起始范围的(From和 To)，刻度间的间隔(Increment)，以及对坐标轴以及坐标值进行特殊设置(Type)；
其中，刻度一般为1、2、5、10的倍数
Title&Format：主要是对坐标轴刻度进行隐藏或者显现；

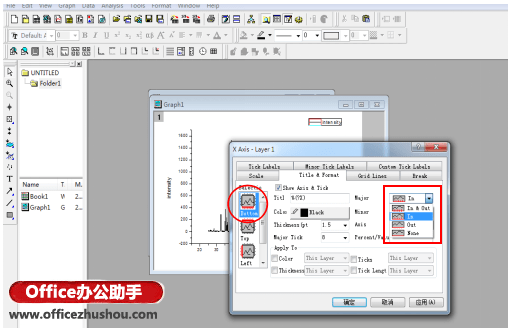

其中，坐标的刻度向内，并且所绘制的图形要被坐标轴框起来。如图所示进行设置
Grid Line：图形进行栅格划分；
Break：对坐标值进行割断，即在设置起始范围内的图形会消失；
Tick Labels：显示或者隐藏坐标值；
Minor Tick Labels：可以在坐标值前加+、-号；
Custom Tick Label：对坐标值的位置进行设置。
这些操作比较简单，小编就不一一演示啦~

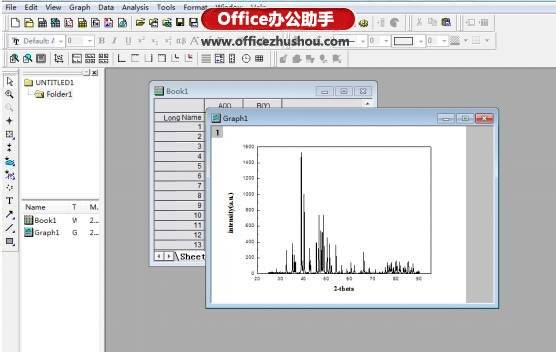

经过调整，最终的图形就是这样啦~
第四步、标注主要峰

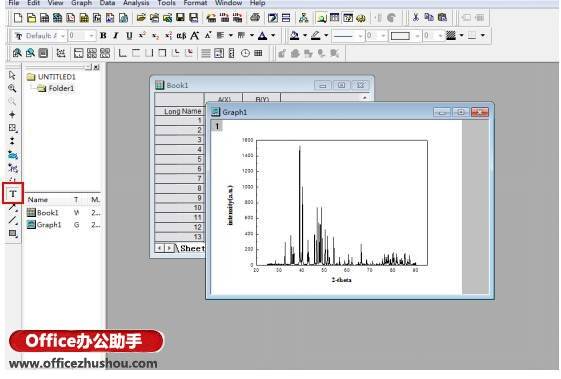

这一步呢，就是将Jade分析出的主要物相标注在图中，方法如图；

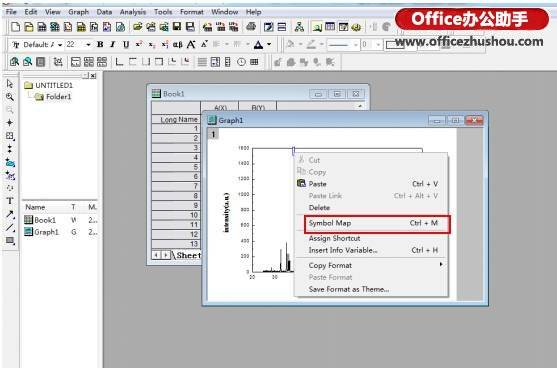

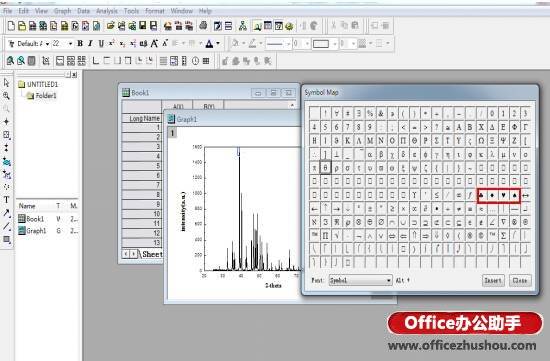

首先添加文本，在所需标注的位置画框，之后单击右键出现菜单栏选择Symbol Map，出现对话框后就可以选择所需的形状，Insert即可!
那么几张XRD图谱如何画同一张图中呢?

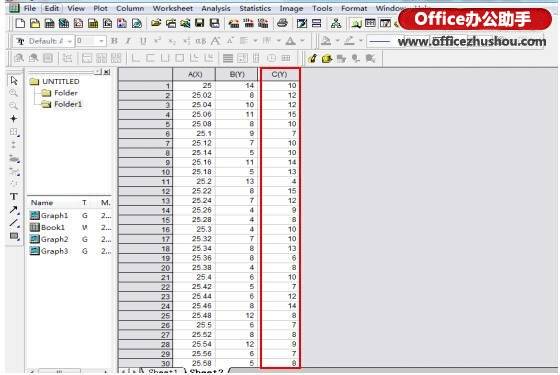

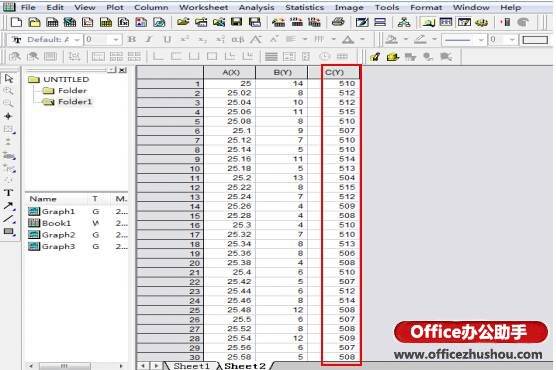

对于相同衍射角范围、衍射速度相同的XRD图谱。可在工作薄(WorkBook)中增加一列，即Add New Column，将数据导入此列，即如图所示。

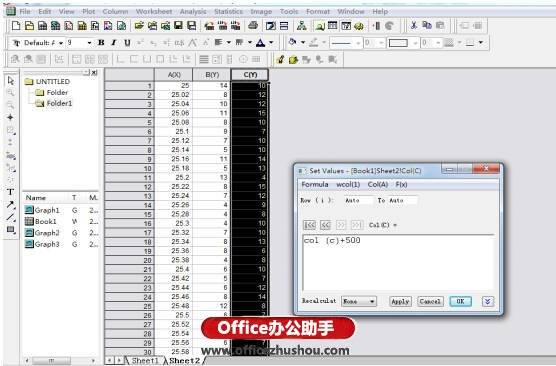

为了避免图形的重合，将C(Y)加上一定数值，即得到所示；

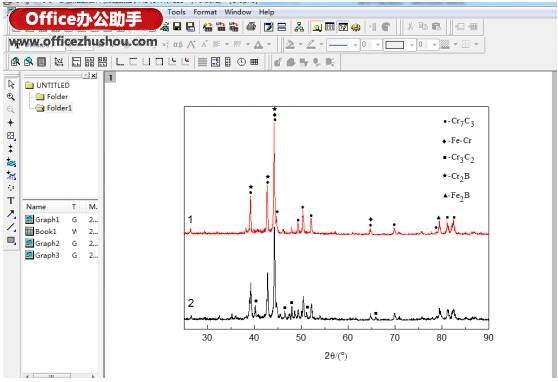

之后即按照同样的步骤进行操作，可得到如下图形：
第五步、图形的输出

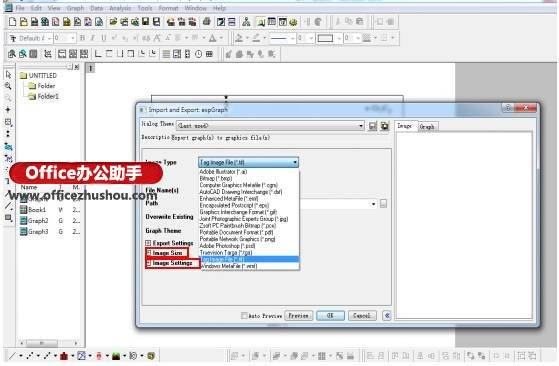

File，Export， Graphs，便弹出如下图所示的对话框，其中Image Type一栏下面可以选择输出图片的保存形式，Image Size中可以设置图片的大小，Image Setting中可以设置图片的dpi值、色深和是否压缩保存，这些就根据所投期刊的格式要求选择。保存即可，最后将输出图片插入word中即可。
