做生物的朋友需要绘制基因Q值热图。三步就能搞定Origin绘制Q值热图。希望对大家有所帮助

声明：Origin为2019b，2018大体一致，只是界面不同。

Origin系列：绘制Q值热图

第一步：输入数据，26个英文字母为26列（数据为任意输入）

第二步：绘制热图。

无Labels

全选数据-Plot-Contour-Heatmap

效果图

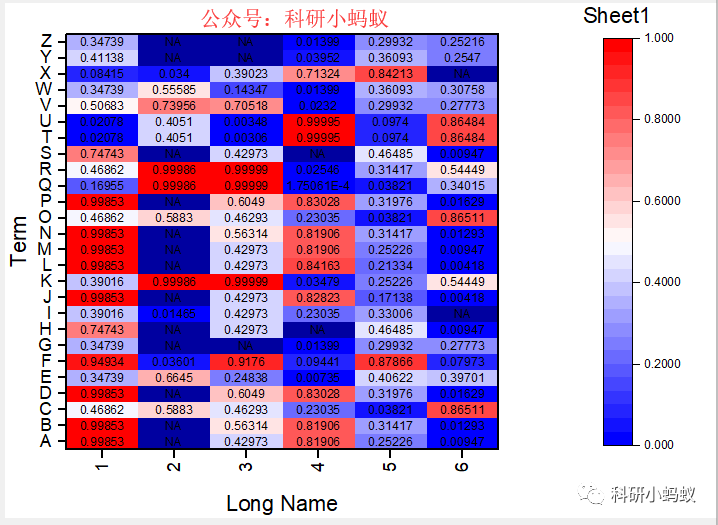

有Labels

全选数据-Plot-Contour-Heatmap with Labels

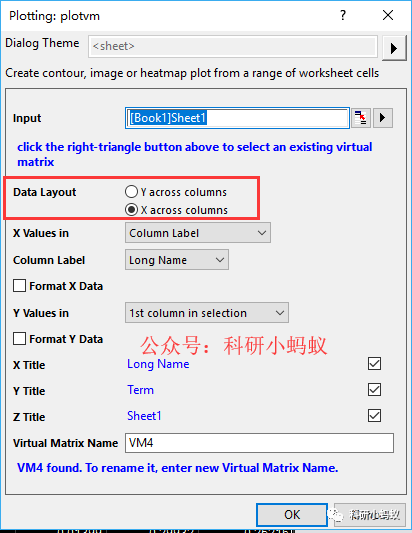

参数一般默认，Data Layout（自己喜欢X轴或Y轴表示就自己选），其他自己琢磨

效果图

第三步：修饰

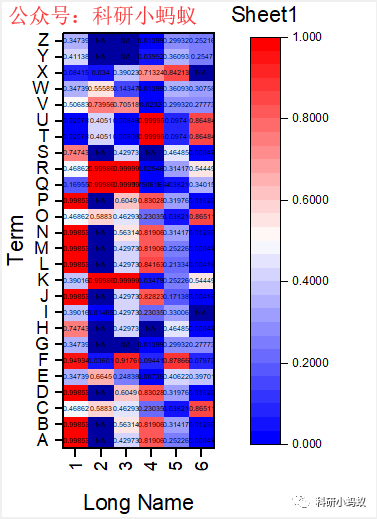

调整宽度

比如你ABCD的名字太长，需要合理的分布

双击热图-Layer1-Size

比如我随意改一个Left30和Width20

效果图

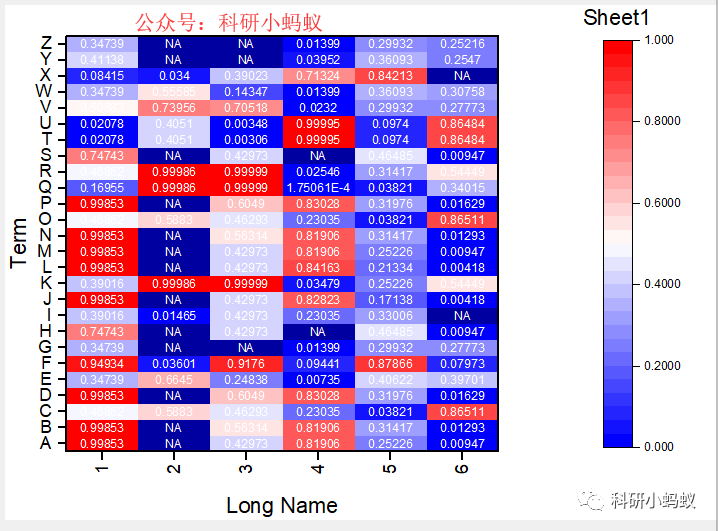

字体颜色

比如你觉得黑色不够清楚，需要其他颜色

双击热图-Sheet1-Label-Color（比如白色）

效果图

不要边框

比如你觉得边框不好看，选中边框，直接Delete删

效果图

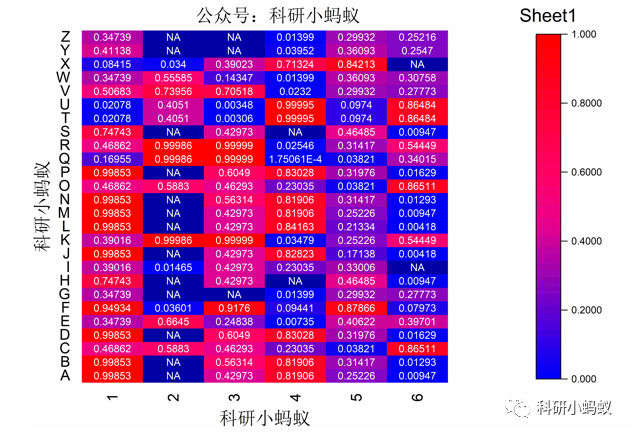

填充色

比如你觉得要充分表现热度变化

双击热图-Sheet1-Colormap-Fill

3-Color Limited Mixing可能好看点，Middle选择Pink

效果图

设置颜色条刻度值和范围

双击热图-Sheet1-Colormap-Level。Q值范围0~1。Major Levels默认5，设置主刻度数，Minor Levels默认5，设置中间插入的颜色数量，改变Minor Levels会使得颜色渐变条更光滑。

比如Minor Levels设置20，Total也会随之改变

效果图（可能不明显）

修改图例

双击图例-Fill/Levels/Labels/Layout/Title（自行琢磨）

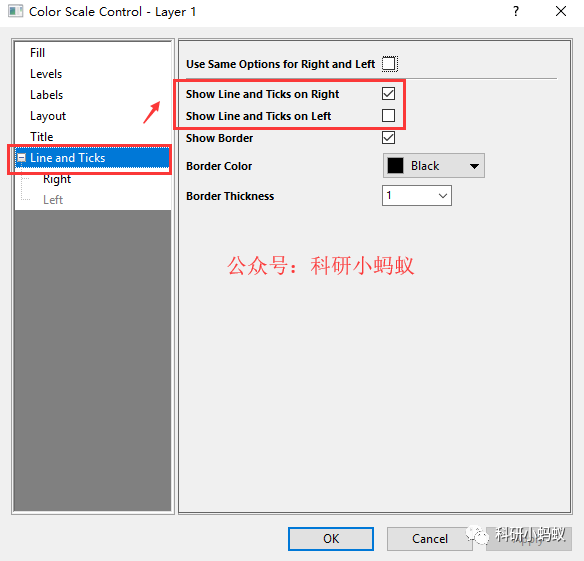

Line and Ticks可以选择图例刻度在左还是右

其他功能请大家自己发掘，欢迎留言分享
