Origin教程|如何进行XPS分峰后数据美化

下面开始

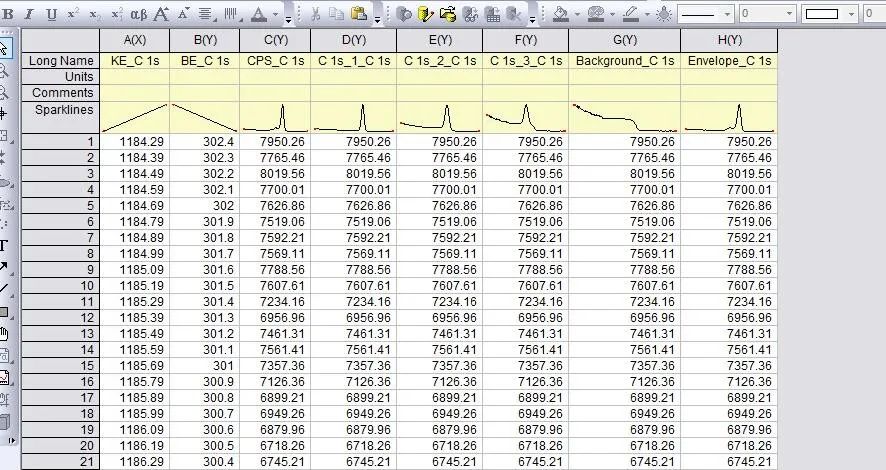

以之前一个分峰后的XPS数据为例

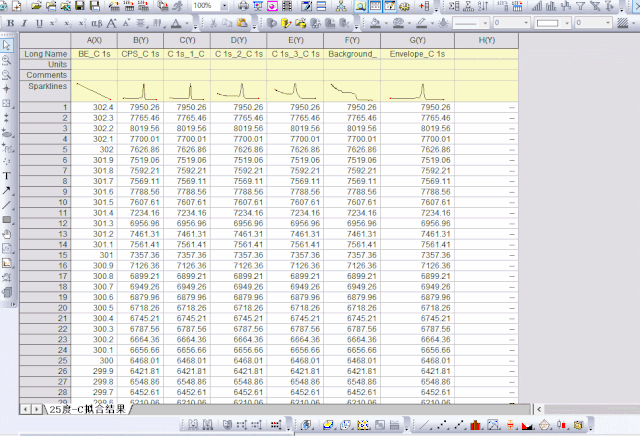

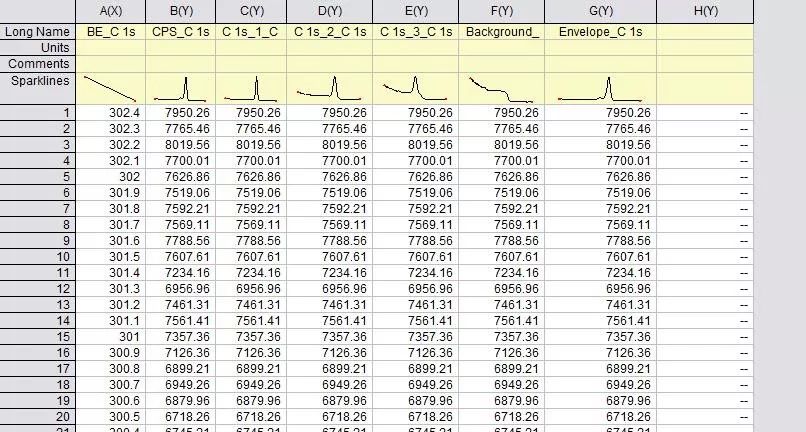

第一步：删除第一列，并将第二列设置为X坐标数据

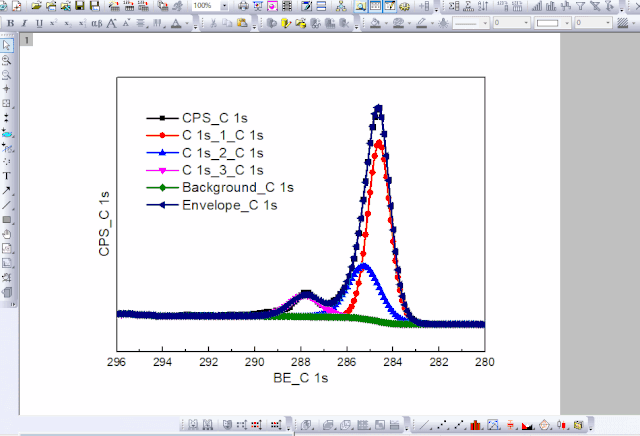

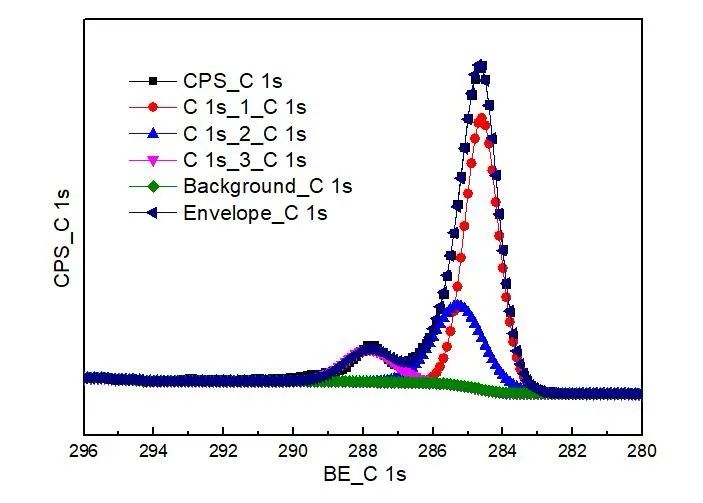

第二步：全选数据列，绘制点线图

第三步：设置边框，调整坐标轴

第四步：暂时将其他线条的点取消，方便填充颜色（这到这一步，基本和之前的教程Origin教程|如何做一份XPS分峰图的美化已经重合）

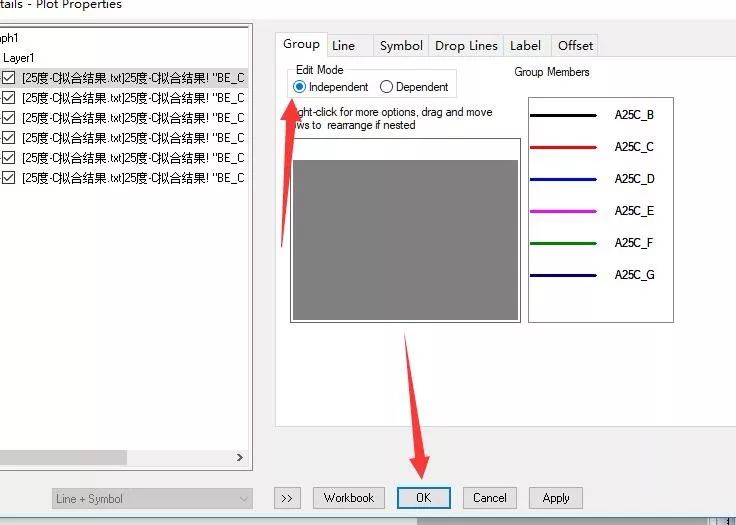

第五步：将各个曲线进行独立,便于各个曲线填充

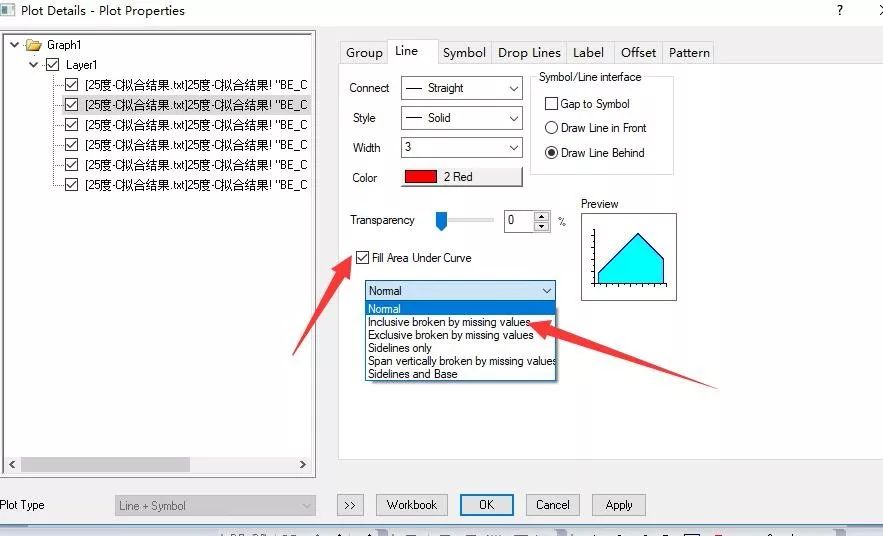

第五步：选择要填充的曲线，双击打开属性对话框，勾选fill area under curve，选择第二个模式inclusive，效果如下图第二张

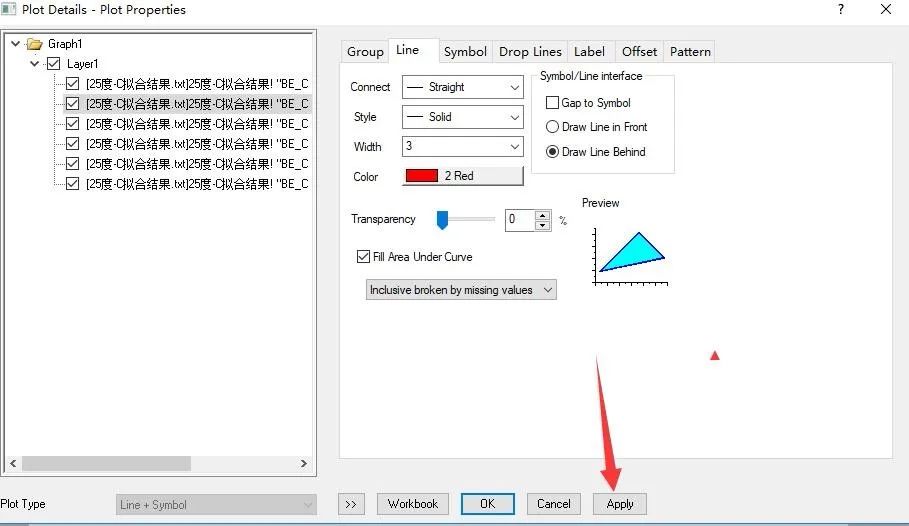

第六步：点击应用后，会看到下面的效果

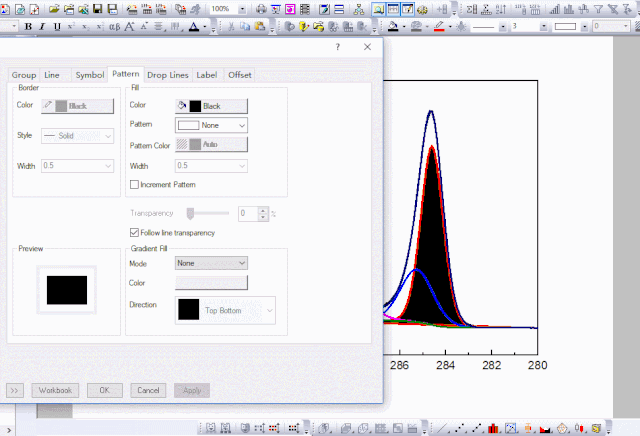

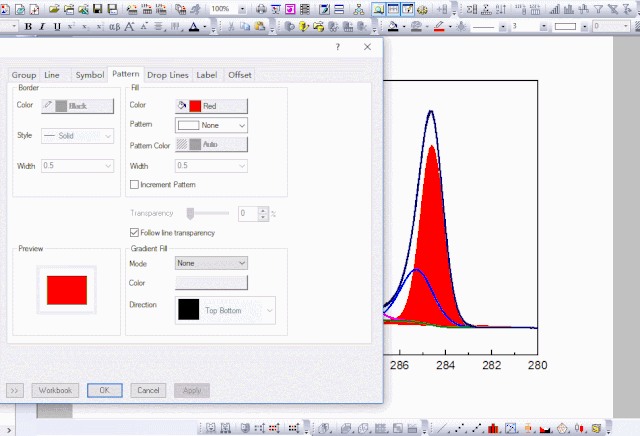

第七步：双击上面默认的黑色，打开属性对话框，在pattern选项下，填充红色，到这一步，你学会了单色填充

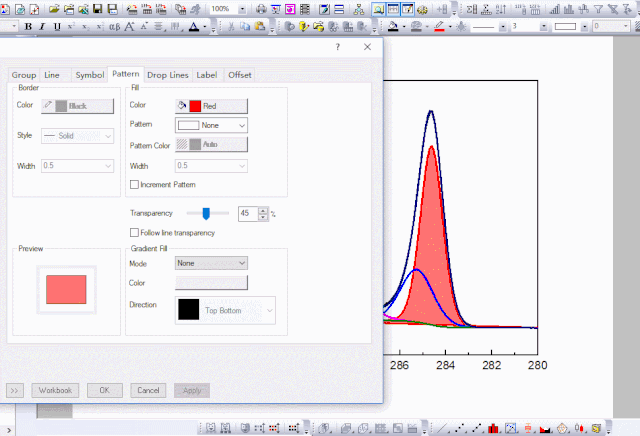

第八步：如果需要透明效果，将下方的follow line transparency取消勾选，自己设置透明度transparency即可，程度自己把握即可

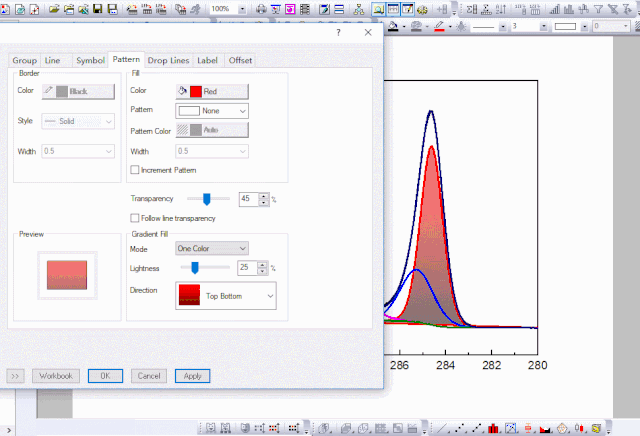

第九步：很多人更多的是想要从上而下的渐变透明填充，因此这儿可以选择将填充模式改为one color

或者选择将填充模式改为two color，至于渐变填充方向，在direction中选择

第十步：其他曲线也是同样的道理，要想效果更加好看，就必须花点功夫

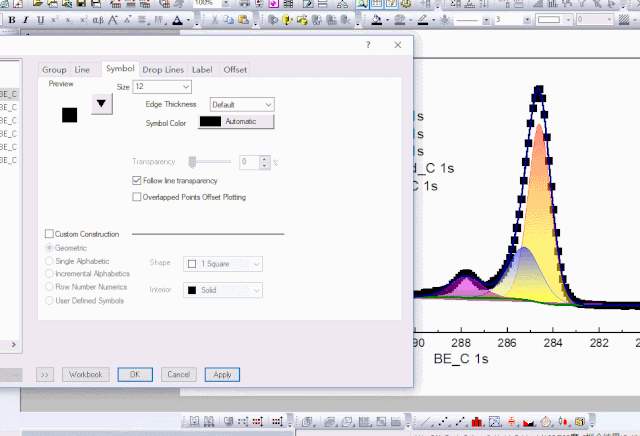

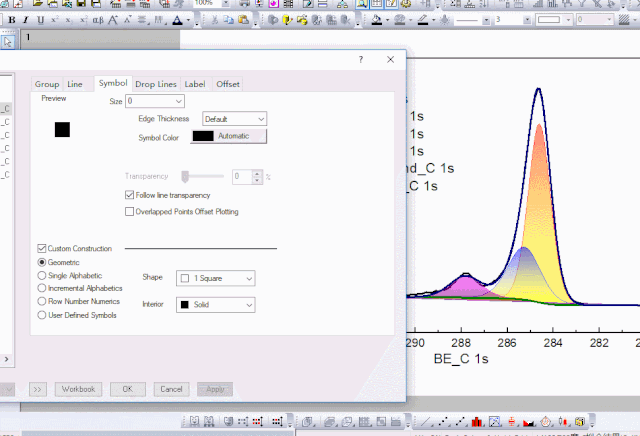

第十一步：选择原始曲线，将曲线的点在symbol选项中设置为大小12并应用

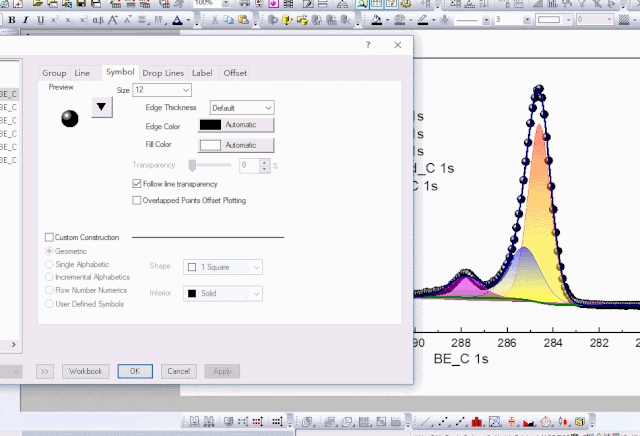

第十二步：选择合适的点进行应用

第十三步：还可以更改下透明度，使得图整体相容性更好

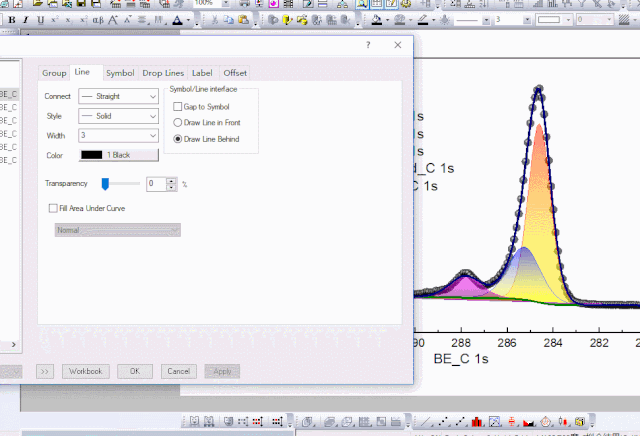

第十四步：将原始曲线即现在有球体标识的曲线线宽设置为0，让图看起来更清爽

第十五步：增加跟多的细节，使得可读性更高，完成美化

今天的分享内容先到这儿

欢迎大家留言交流
