软件模拟XRD衍射谱教程

2021-02-03

铄思百检测

软件模拟XRD衍射谱教程

作为结构研究的一种重要方法，XRD在无机晶体材料的研究中具有非常重要的应用。本文将重点介绍软件模拟XRD衍射谱相关的软件，本文所用的立方相CsPbI3结构来源于Materials Project：

(1) Materials Project

步骤1：在下面界面输入自己的材料，并且选择对应的空间群点击打开

步骤2：在打开页面往下翻，找到X-Ray Diffraction

或者在Materials Project里面的crystaltoolkit生成

(2) VESTA

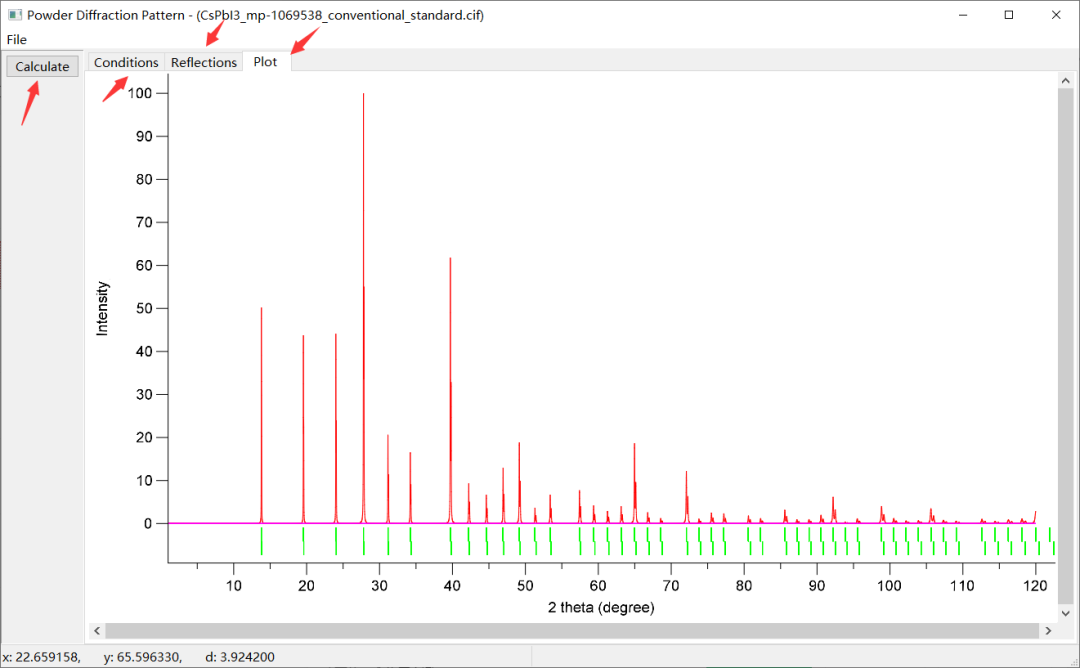

步骤1：打开cif文件，点击菜单栏Utilities — Powder DiffractionPattern

步骤2：选择靶源，图中给的是Cu靶的Ka1和Ka2两个波长，强度比值为2，并且点击Calculation

(3) Materials Studio

步骤1：打开cif文件，选择菜单栏Modules—Reflex—Powder Diffraction

步骤2：选择靶源，图中给的是Cu靶，并且点击Calculation

(4) Mercury

步骤1：打开cif文件，菜单栏选择Calculation—Powder Patter

步骤2：选择靶源，图中给的是Cu靶，并且点击Calculation

(5) CrystalMaker等软件

除了上面介绍的软件，还可以选择CrystalMaker (见下图，缺点是需要配合他们自带的软件使用), Jade, Fullprof, powderpat, Diamond等软件进行模拟，对于实验工作者应该比较熟悉这些工具，都是收费软件，这里不做详细介绍。
