EBSD能做哪些分析?铄思百检测小编整理了一些关于EBSD能做哪些分析的资料，希望能帮到大家。

我们先来了解一下EBSD是什么？


一、电子背散射衍射（EBSD）介绍

电子背散射衍射（Electron Back Scatter Diffraction, EBSD）是一项在扫描电镜中获得样品晶体学信息的技术。EBSD利用背散射电子衍射，获取晶体取向（crystal orientation）、晶界取向差（grain boundary misorientations），物相等晶体学信息。
EBSD保留了扫描电子显微镜的特点，与金相、XRD、SEM等表征手段相比，其可获取更为丰富、精度更高的晶体学信息，从而可对样品表面的特征进一步分析。



二、电子背散射衍射（EBSD）设备

     背散射电子衍射装置（EBSD）是扫描电子显微镜（SEM）的附件之一。EBSD采集的硬件部分通常包括一台灵敏的CCD摄像仪和一套用来花样平均化和扣除背底的图象处理系统，下图为EBSD系统的构成及工作原理。


三、电子背散射衍射EBSD能做哪些分析?

（1）物相分析

物相鉴定：EBSD花样可以提供晶体结构信息，从而鉴定物相种类。
获取相分布：利用EBSD 花样提供的晶体结构信息，将不同的物相赋予不同的颜色，从而显示相的分布图像。
计算相含量：根据相分布图像，EBSD软件可计算选择区域内的相含量。


【注】结构相同且晶格参数相近（特别是立方晶体）的物相，EBSD衍射花样具有相似性，因此往往还需要借助化学成分分析手段来准确鉴定物相。

（2）织构分析

     常见的多晶材料各个方向晶粒取向随机分布，因此总体表现为各向同性，当对材料进行某些处理后（如冲压或拉拔），会导致多晶体取向分布出现优势取向，从而使材料物理、力学、电学、光学等性能出现各向异性，这种结构称为织构。

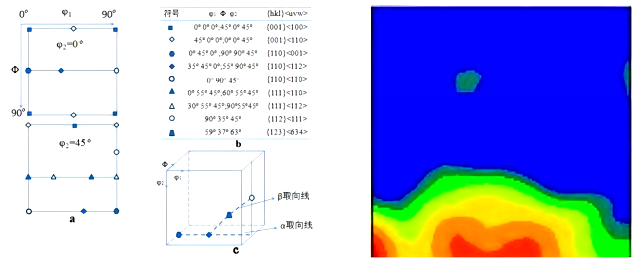

EBSD分析法中织构的三种表示方法：

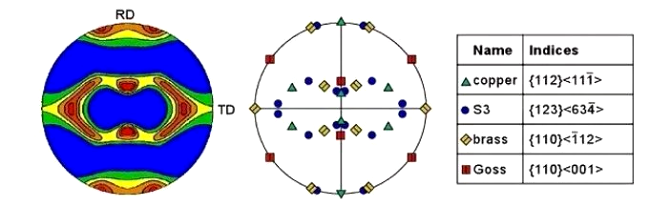

① 极图（PF）


② 反极图（IPF）


③ 取向分布函数图（ODF）

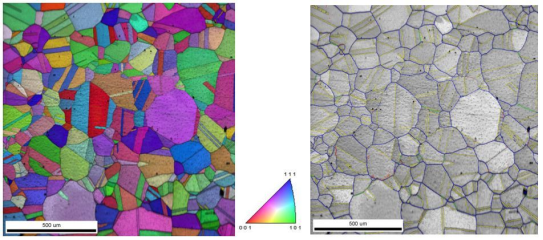

（3）取向分析

EBSD可以对织构进行定性和定量分析，其中定性分析是通过提取极图和标准极图进行比对，进行定量分析是通过取向成像图以及取向分布图各个晶粒取向进行织构定量统计。色彩表示平行于参考方向的晶向，此处参考方向为试样的RD方向。


（4）应变分析


EBSD分析微区应力应变状态具有较高的空间分辨率、角度分辨率和应变敏感性。根据衍射花样的质量可定性评价应变的大小。通常用菊池线质量形成形貌图来判断，图中亮的区域说明菊池线质量高，对应的应变较小，而应变越大的区域图像越暗。

⑸   晶粒尺寸测量


EBSD 技术是利用晶体学信息的方法，在样品表面构建各晶粒的取向图， 空间分辨率可达数十纳米，能够自动标定晶界，统计晶粒度大小，数据客观真实。并且检测结果可视化。


⑹   晶界、亚晶及孪晶性质的分析

    得到EBSD整个扫描区域相邻两点之间的取向差信息后，可进行研究的界面有晶界、亚晶、相界、孪晶界、特殊界面（重合位置点阵CSL等）。


-END-
