XRD怎么把几张图放在一张图里？经常有同学拿到XRD测试数据后问到这个问题，今天铄思百检测小编整理了简单的步骤，希望能帮到同学们~

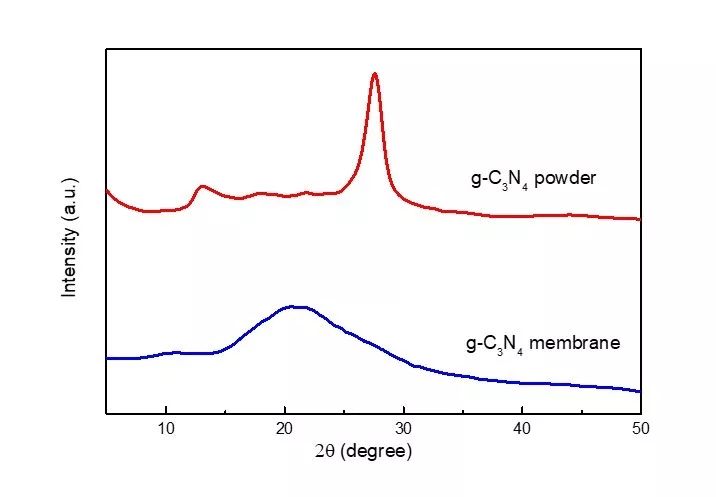

上期，我们简单的平滑了所得的XRD图像，今天教大家将两张XRD图放在一张图里进行对比，如下图所示：

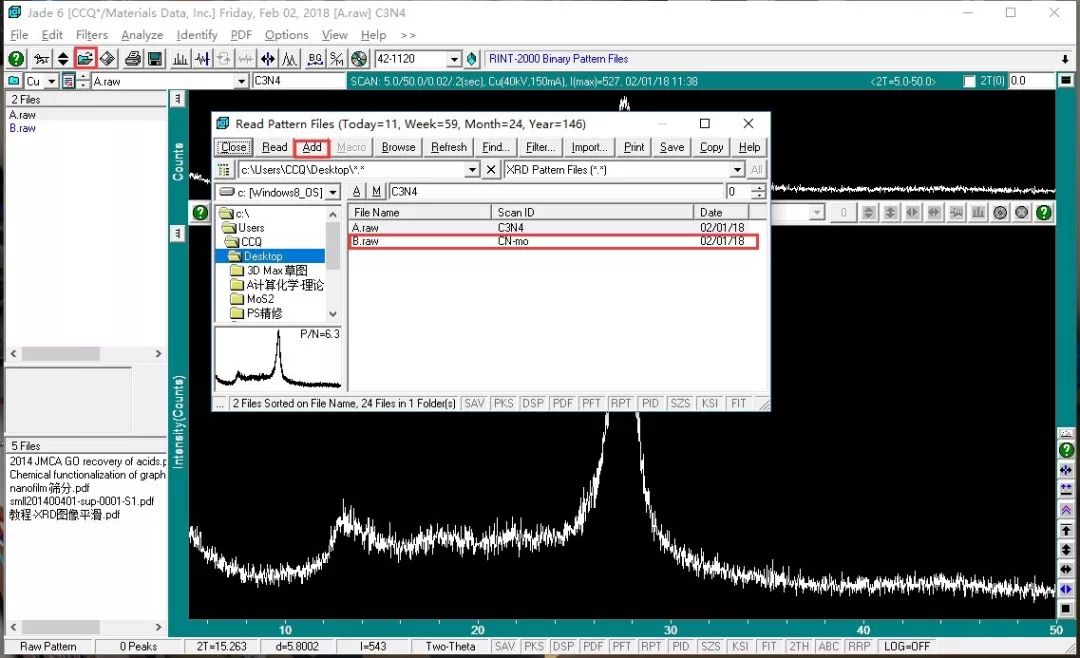

合并两张XRD图的功能在Jade（6.0版本）中即可使用，来，先打开一张图，再在“Read pattern Files”对话框中单击选中你想要加载的另一张图，然后点击“Add”按钮。

此刻你的屏幕就出现了另一条彩色曲线，也就是你加载的第二条曲线。以此类推，你可以尽情的添加多张XRD图，请手动尝试，方便快捷，此处不贴图了

当然，在Origin中也可以处理类似方案并适用于论文、报告。

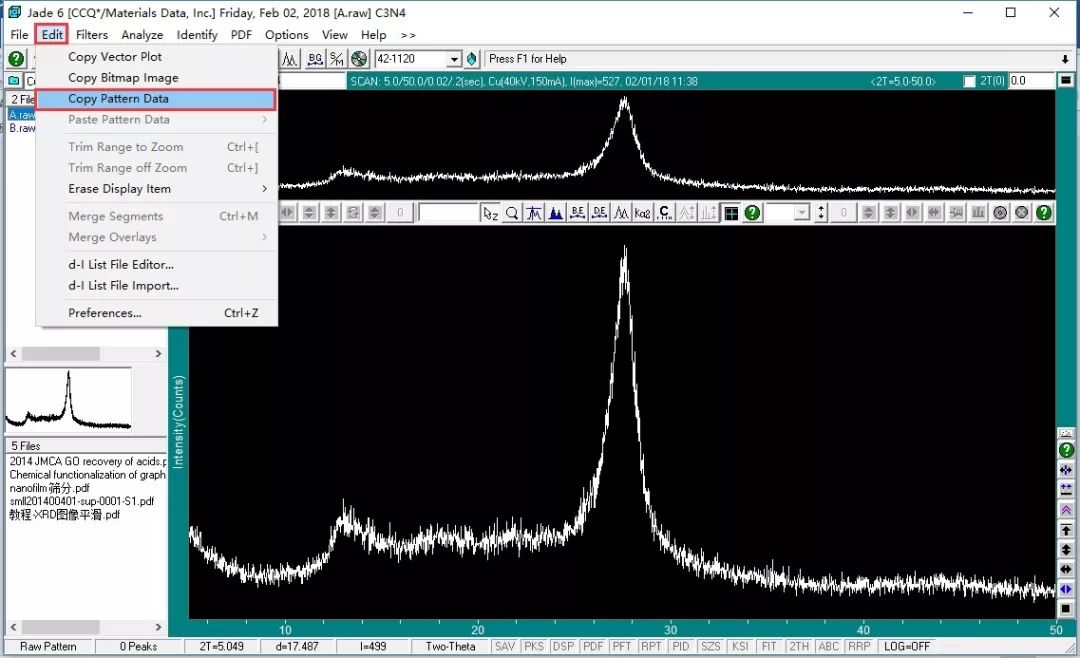

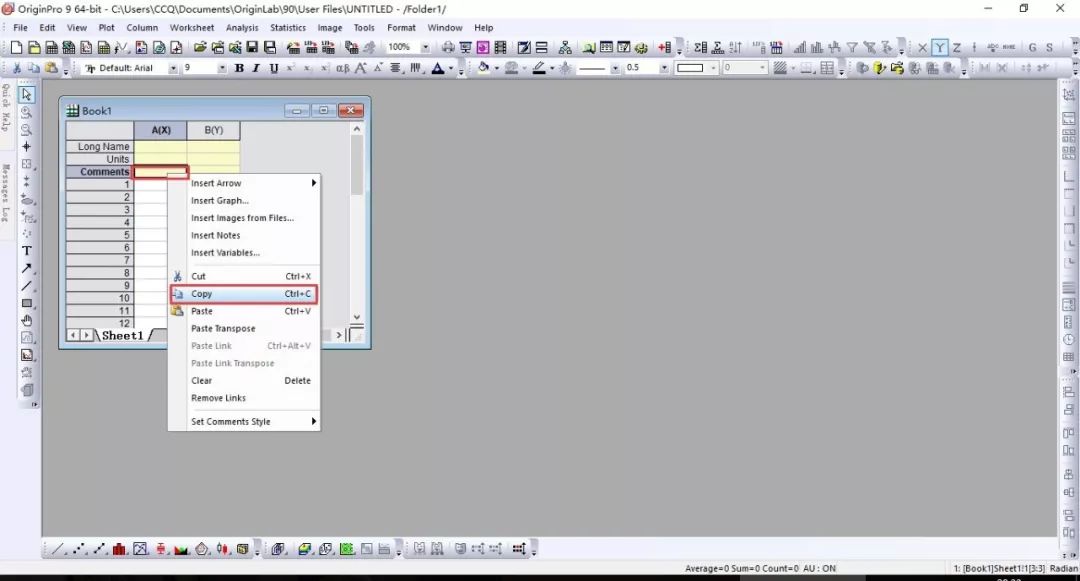

首先，复制两张XRD图的数据到Origin（Originpro 9）；

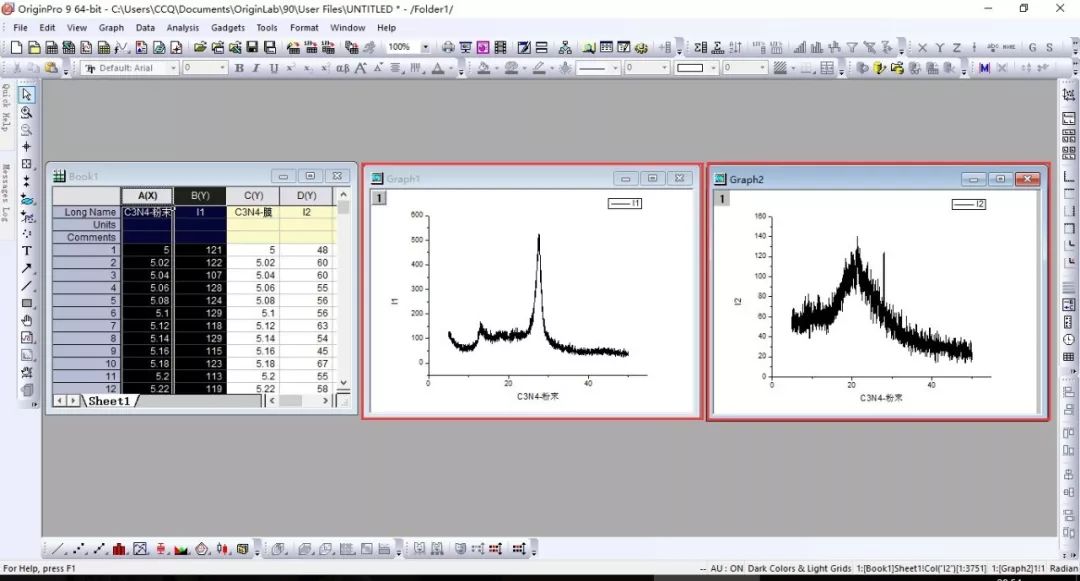

然后，你就可以用表格里的数据作图了，如下：

说好的合并两张图呢？怎么做了两张图？

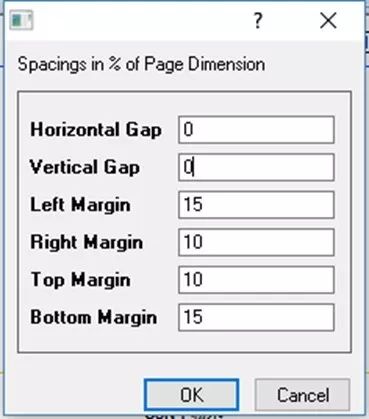

不急，接下来就是关键了：先点击任一张图形，屏幕右边快捷工具栏由灰变黑，点击第四个按钮“Merge” ，弹出一个对话框，设置合并后两张图形的水平、垂直间距和边缘距离，并即时在对话框右侧预览。

点击”OK”，合并后的两张图就出来了，如下：

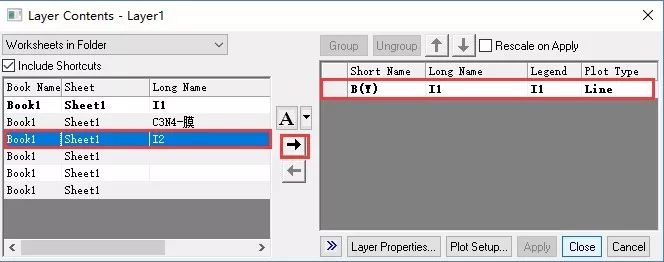

还有一种方法，点击顶上菜单“Graph”，选择“Layer contents...”弹出一个图层对话框，对话框右侧有一张图形的信息，在左侧选中你要添加的第二条曲线，点击对话框中间的向右箭头“→”将其移动到右侧，然后“Apply”。

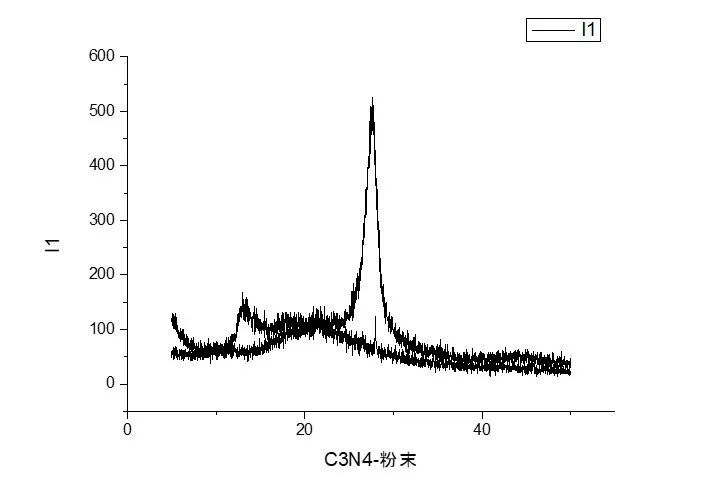

这时发现两条曲线也出现在同一张图里，只不过共用一个坐标轴。

此刻，屏幕右边快捷工具栏第二个按钮“Extract to layers”开始应用，点击之后立马弹出对话框设置图形行数和列数。此处我们两张图，可设置成两行一列即上下排列，可设置成一行两列即左右排列。

点击”OK”继续设置图间距和页边缘

继续点击“OK”就能看到合并后的结果。

对比上一种方法，是不是殊途同归？方法千千万，总有一种是你的。

当然，可不要拿这样的草图拿给别人看，稍微美容一下，利用上期学的平滑技术，再设置坐标轴、加上文本框，更换线条颜色，干净清爽，达成你的小目标。
