拉曼光谱图怎么看懂?今天铄思百检测小编带大家全面了解拉曼光谱!
一. 拉曼光谱的基础知识
拉曼光谱是一种无损的分析技术,它是基于光和材料内化学键的相互作用而产生的,可以提供样品化学结构、相和形态、结晶度以及分子相互作用的详细信息。
二. 拉曼光谱能提供什么信息
一张拉曼谱图通常由一定数量的拉曼峰构成,每个拉曼峰代表了相应的拉曼散射光的波长位置和强度。每个谱峰对应于一种特定的分子键振动,其中既包括单一的化学键,例如C-C, C=C, N-O, C-H等,也包括由数个化学键组成的基团的振动,例如苯环的呼吸振动,多聚物长链的振动以及晶格振动等。
拉曼光谱中可以得到以下信息:
三.拉曼光谱图怎么看懂?
1.理解谱图特征和背景
首先需要了解拉曼光谱图的两个主要部分:特征峰和背景。特征峰是由于样品中化学键伸缩、弯曲或扭转振动引起的振动吸收峰。而背景则是由散射过程中产生的连续谱引起的。
2.对齐和归一化
通过对齐和归一化可将多个样品之间的拉曼光谱进行比较。对齐是将不同样品之间的峰位置调整为相同,以便于比较每种化学物质共有的振动模式。归一化是将不同信号强度缩放到统一级别以消除因信号大小不同而造成的影响。
3.确定特征峰
为了确定特定样品中的特征峰,需要和已知物质进行比较,通过对峰位置、形状和强度等方面进行比对。对于未知物质,可以从可能存在的函数团(如羰基、羟基、氨基等)出发推断其化学结构。
4.运用化学知识进行解释
拉曼光谱图所显示的峰位大小是一个复杂的函数,可以受到许多因素影响,如分子结构、环境条件、采样方法等。因此,在解释拉曼光谱之前,需要考虑这些因素,并将它们与化学知识相结合以获得更完整的信息。
5.使用软件处理数据
现代科技设备和软件可以方便地处理大量数据量并生成可视化图表以帮助数据分析和解释。有许多专业软件和工具可用于处理拉曼光谱数据,并提供各种分析模块以便于将拉曼光谱结果与其他实验结果相结合。
总之,通过理解拉曼光谱图中特征峰和背景的组成,对齐和归一化数据,确定特征峰,并运用化学知识进行解释,加以使用软件处理数据,可以高效地对拉曼光谱图进行分析并得出准确可靠的结果。
四、拉曼光谱图怎么看懂?——拉曼光谱应用与举例
a、基本表征:物质特征峰定
b、出峰拟合:碳包覆石墨化程度确定
c、细节对比:红移/蓝移相互作用
d、Mapping:材料均匀性
e、原位测试:材料在充放电催化过程的变化
(2)光谱中的信号对应关系:
a、拉曼频率认—物质组成
b、拉曼峰位变化—张力应力
c、拉曼偏振晶体对称性和取向
d、拉曼峰宽—晶体质量
e、拉曼峰强度—物质总量
(3)应用举例
示例1:
判断碳包覆材料的石墨化程度随煅烧温度影响
D峰是缺陷态的峰
G峰代表石墨化程度的峰
由下图可知随着温度的增加,D峰、G峰面积和光强的比值不断下降,再对其进行分峰拟合比较sp2、sp3两种类型,进一步比较石墨化程度,说明石墨化程度增大。
分峰拟合软件*orgin、XPS peak等
示例2
通过观察拉曼峰,判断负载成不成功。如图拉曼光谱图和原来物质对比,上面出现了一些氧化物特征峰,说明两种物质结合成功,负载成功,同时也可以判断其石墨化程度
示例3
表征材料之间的相互作用。
有机醌类电极DTT具有高的理论容量工作电位,但易溶解在有机电解液中,造成容量迅速衰减。某研究者让导电聚合物合DTT,一方面提高导电性,另一方面提高相互作用,缓解DTT溶解。
通过拉曼光谱予以证明,由下图可知,加入PEDOT物质,DTT与PEDOT间存在非共价键用,导致DTT的S-C振动减弱,发射红移,PEDOT上的C-S间增强发生蓝移
示例4:
Mapping区分材料晶向
尖晶石iNi0.2Mn1.5O分为有序P4332和无序Fd3-m两张相,但两种相峰位相近,难以区分,而拉曼光谱可有效辨别
Fd3-m相为主的634cm-1对应Mn-O伸缩振动
492cm-1对应Ni-O伸缩振动
P4332为主的由于分离度更好的Ni、Mn位,导致低的对称性,在218、238、404、591cm-1处出现额外峰<img src="https://picx.zhimg.com/50/v2-6cbfa8a2a1f1321d0220579f5bc8cd9c_720w.jpg?source=2c26e567" data-caption="" data-size="normal" data-rawwidth="384" data-rawheight="187" data-original-token="v2-24c60768c16da1e63d6c75a29a345ef3" class="content_image" width="384"/>
表征材料均匀性
拉曼Mapping中A、B、C强度不一样,但从特征峰和扫描光谱对应起来可以看出硫的均匀度
示例5:
充放电产物的表征
在放电和充电时测试不同电位下的拉曼光谱,监测在充放电下产物生成情况
如图是Na-O2电池的放电产物(NaO2、Na2O2)的表征,以及逐一分解证明,结果与XRD互相印证。
由下图可以看出,放电前没有氧化物产物,在2V时产生了两种钠氧化物,随着充电的进行只有一种过氧化物产物,充电到3.9V特征峰消失,说明过氧化物完全分解了
图1、
示例6:
超温电解液机理表征
水系电解液在低温下易凝固,加入DMSO添加剂,其硫氧键与水中的氢发生强相互作用抑制水之间形成氢键,使得水在低温下难以凝固,从而提升电化学性能
示例7:
原位拉曼光谱表征充放电过程产物的变化
醚类电解液可以使溶剂化钠离子在石墨层间快速穿梭。如图在原始状态下G峰非常明显,随着放电进行(钠离子嵌入),G峰分裂;再进行充电又会回到原来石墨峰。通过次证明钠离子的嵌入可以降低导石墨化程度。
示例8:
拉曼在碳材料中的应用
碳纳米材料由对称的碳-碳共价键构成。这些材料的结构即使发生微小的变化,也可用拉曼光谱检测到,从而使拉曼光谱成为碳纳米材料表征的强大工具。
拉曼光谱可以区分碳材料的同素异形体:

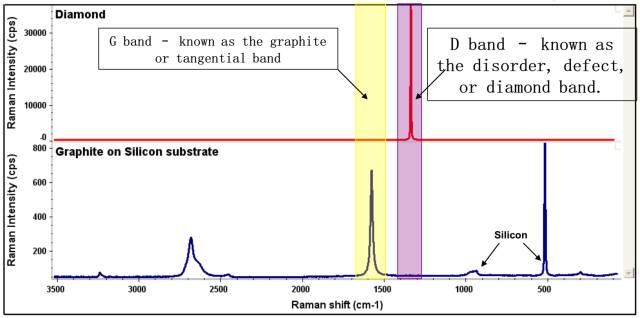

D 波段可能代表SP3键(四面体结构)或者杂化缺陷的SP2键(石墨稀边缘结构);
G波段代表SP2键(平面体结构)

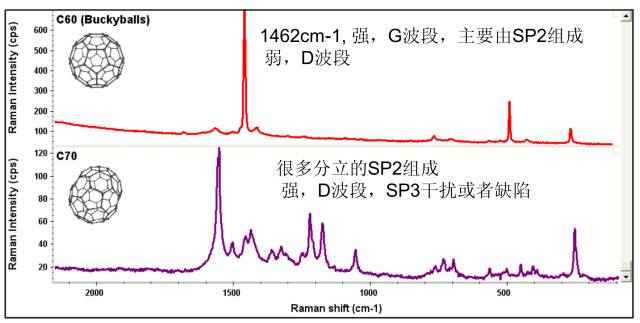

富勒烯
石墨烯

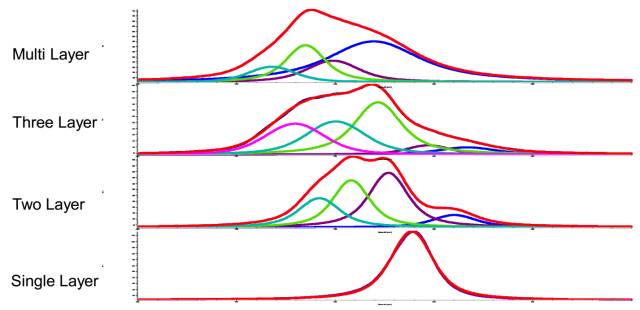

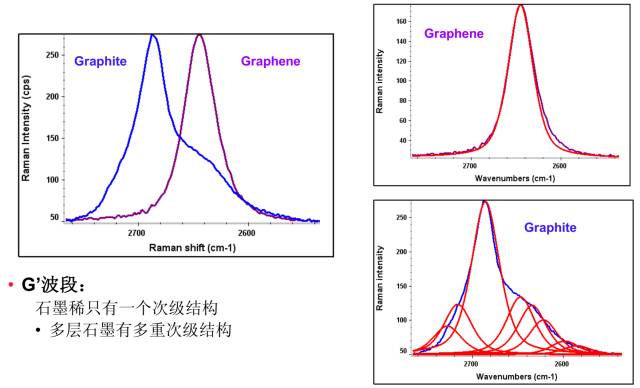

G’波段线性依赖于石墨稀的厚度
单壁碳管
可用于分析碳纳米管管径

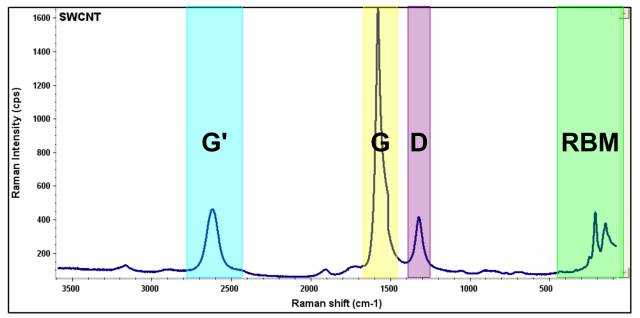

单壁碳管主要由SP2键组成,有些缺陷(D波段),并呈现许多新模式

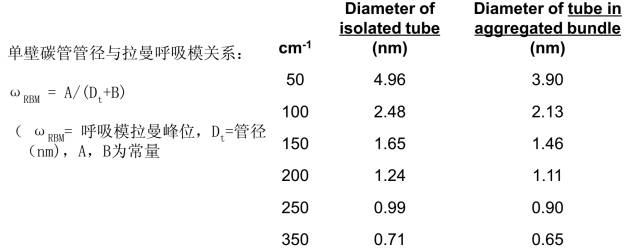

呼吸模(RBM),与碳管伸缩振动有关系,表征碳管管径

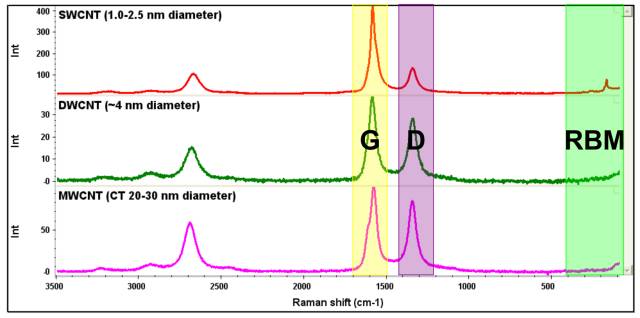

多壁碳管
不呈现呼吸模
D/G的强度要比单壁碳管高
-END-
