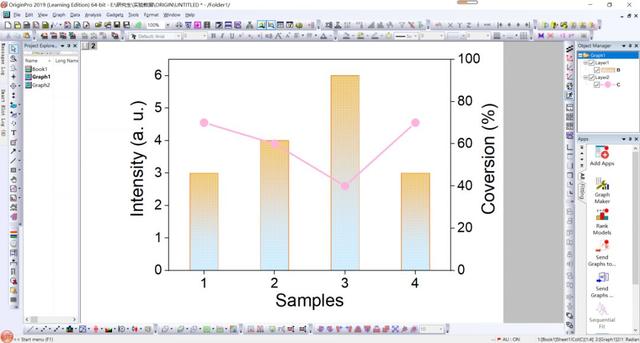

在使用Origin绘图过程中，我们不可避免的要遇到一些图层叠加的问题，那么刚接触origin的同学会问，图层是什么意思？简单的说就是把你绘制的两张origin图在软件中进行叠加，例如我们在文献中经常看到一张图里面既有柱形图又有点线图，误以为是在一个图像中就可以全部展现出来，其实是他们使用了图层叠加的方法。如下图：
那么我们今天就拿柱形图和点线图叠加为例，为大家演示图层叠加的方法以及需要注意的事项。
首先我们利用origin软件画一个柱形图，细心的同学会发现柱形图的宽度占比很大，看起来很不美观。那么怎么才能调整柱形的宽度呢？
鼠标双击任何一个黑色柱形，就会弹出这样一个对话框，点击Spacing，Gap between Bars（柱间隔），顾名思义这个数越大间隔就会越大，柱形的占比就越小，一般默认值是20，根据自己的需要更改成就可以了（我设置的是60）。

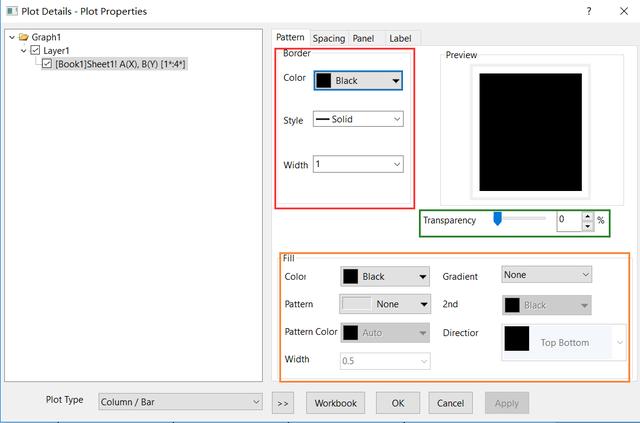

在同一对话框内点击Pattern，可以更改柱形图的边框和填充的性质。
红框是边框的性质，橙框是填充的性质，绿框是透明度。

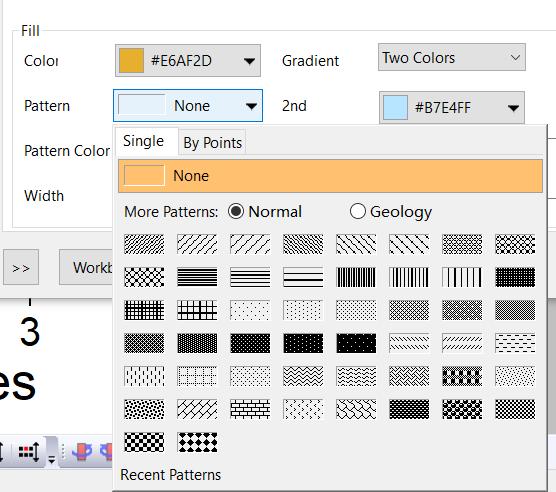

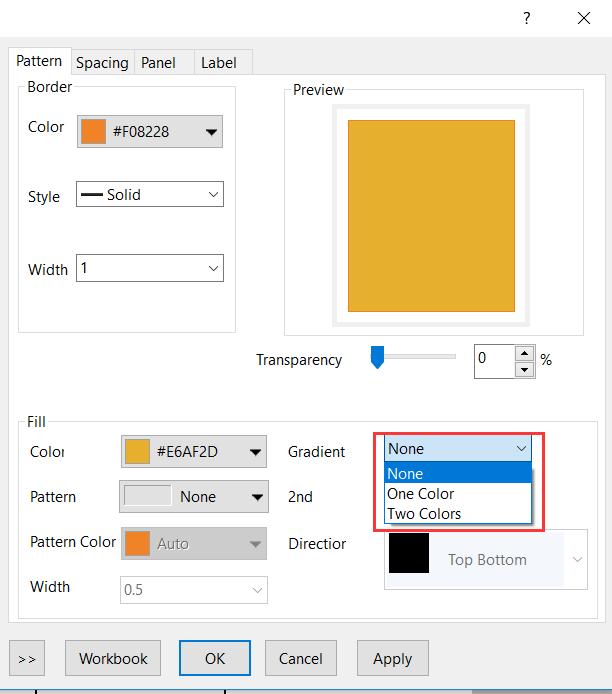

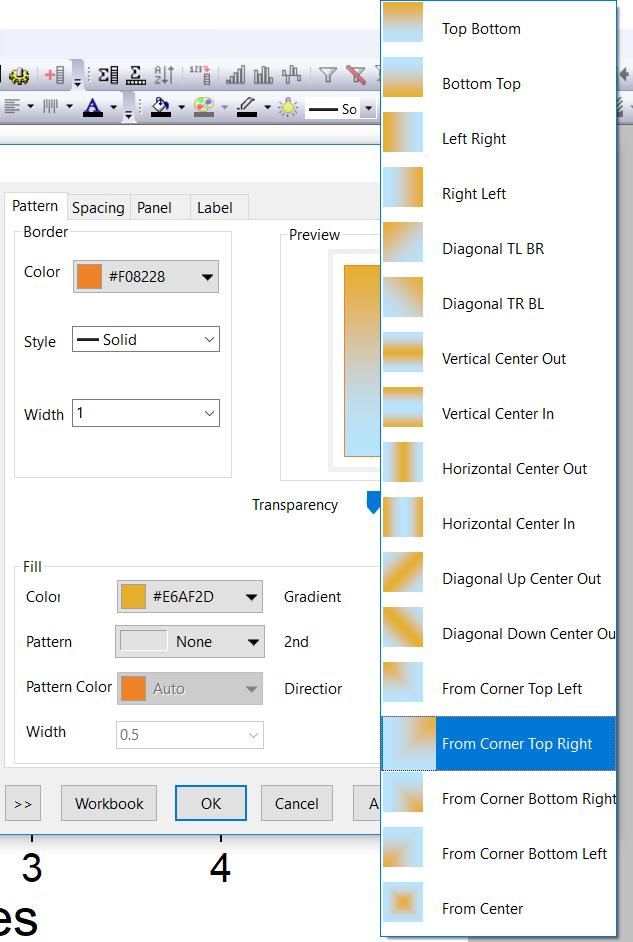

边框的性质大家自行设置就可以，在这里简单的介绍一下填充的性质。在origin中，颜色的最多可以有两种填充，如果想要填充两种颜色可以在Gradient中进行选择 Two Colors。在Directior中可以更改填充方向。如果需要更多颜色的填充可能就需要借助PPT或者其他软件了。
也可以对柱形图填充图案，选择Pattern就可以选择，在Pattern Color中进行颜色的更改。

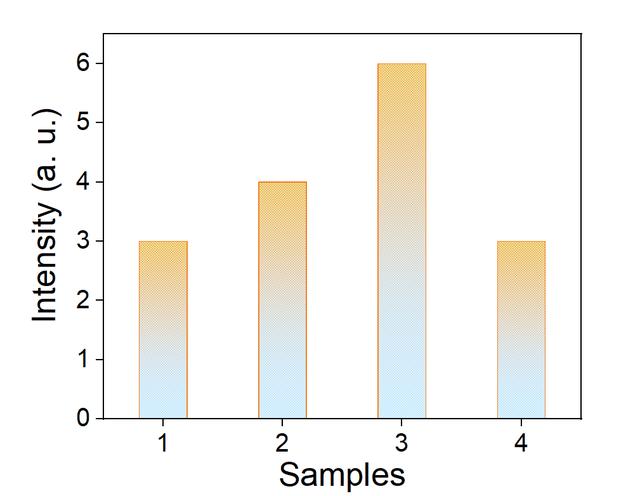

最终便画出了跟默认值有天壤之别的柱形图
最后为了能够与后面画的点线图能完美的叠加，我们需要把画布以及图片的尺寸进行统一。

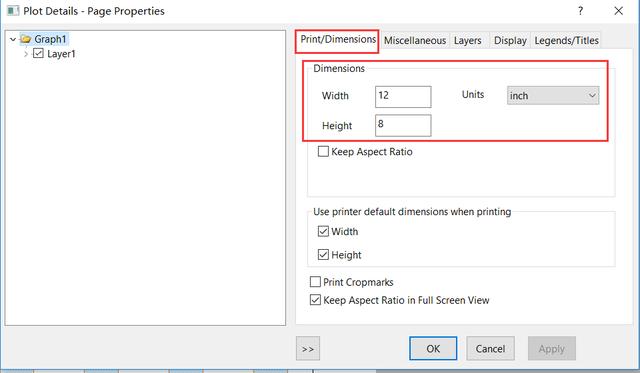

双击图形外可以更改画布的大小。

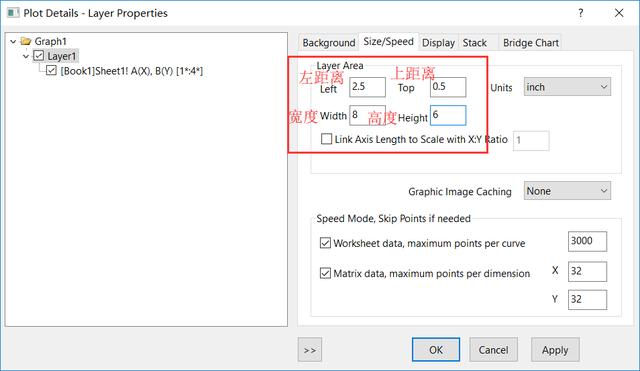

双击图形内的空白处就可以更改图片的尺寸以及位置。可以根据更改Left和Top的值改变图形距离画布左边框和上边框的距离。

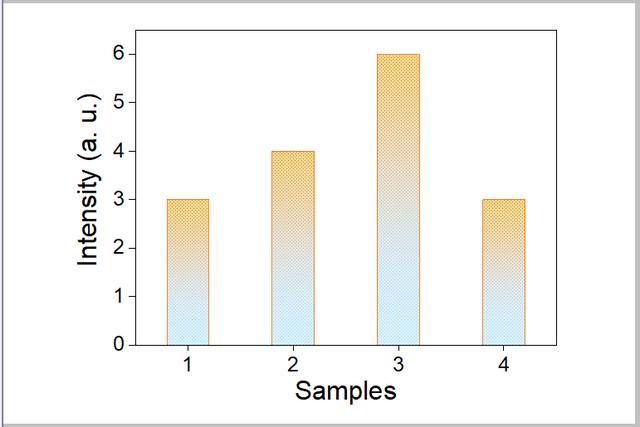

最终稿的柱形图
接下来我们要画一个点线图，

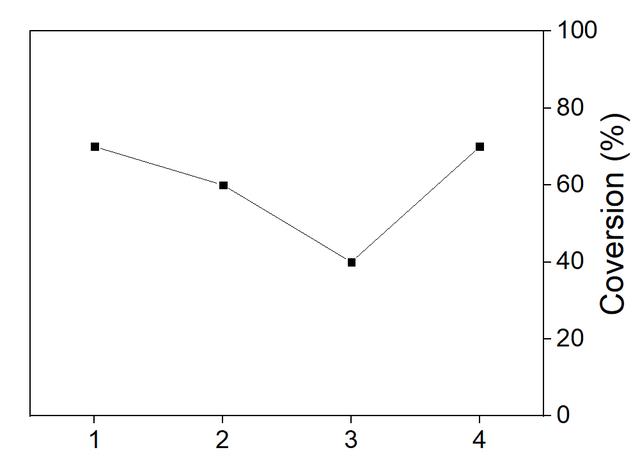

由于和柱形图的纵坐标标尺不一样，所以我们将点线图的标尺设置在了右边显示

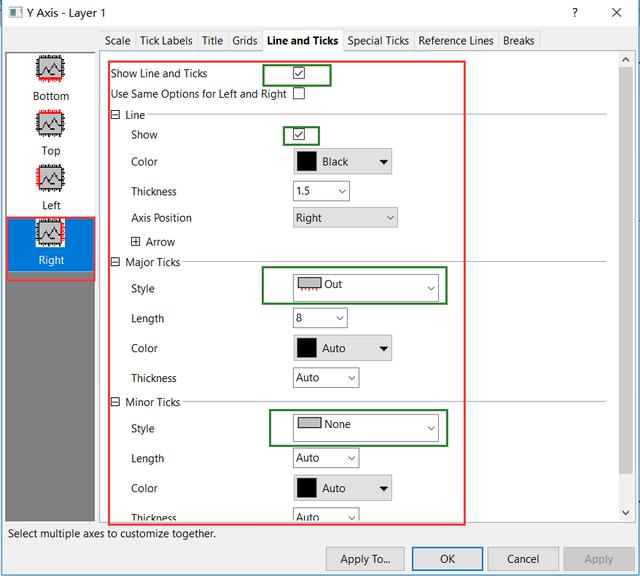

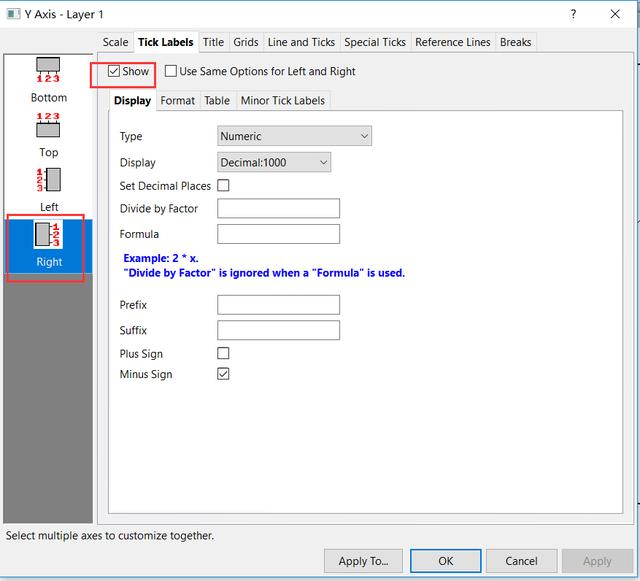

设置方式为双击边框，然后出现对话框，更改标尺和数字在右边框出现就可以了。

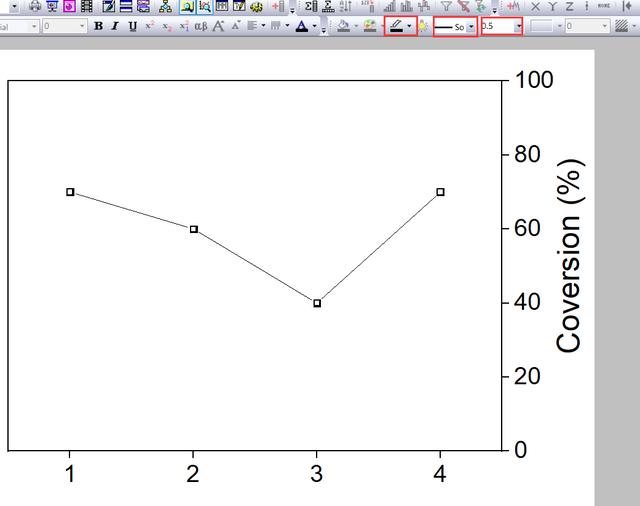

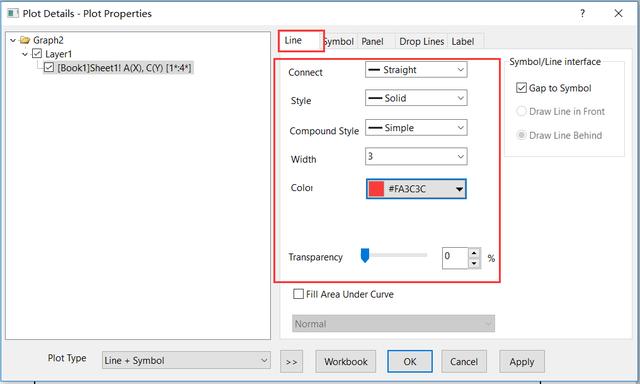

那么至于折现图的线粗和颜色，也可以通过选中点线后双击点线，对弹出的对话框进行更改，也可以在工具栏中进行更改。

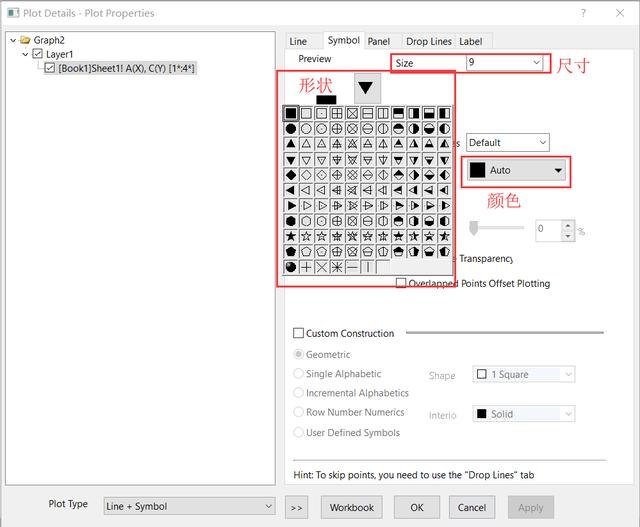

对于点线图中的点，我们也可以对点线图双击进行编辑，分别对点的形状尺寸及颜色进行更改。

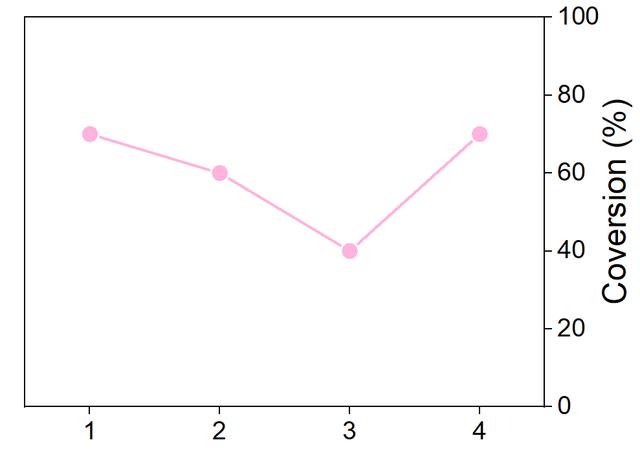

这样点线图就美化完成了，然后根据柱形图画布及图片的尺寸，对点线图进行同样的更改。
接下来我们要做的才是今天的主题，就是将两个图层叠加到一起。

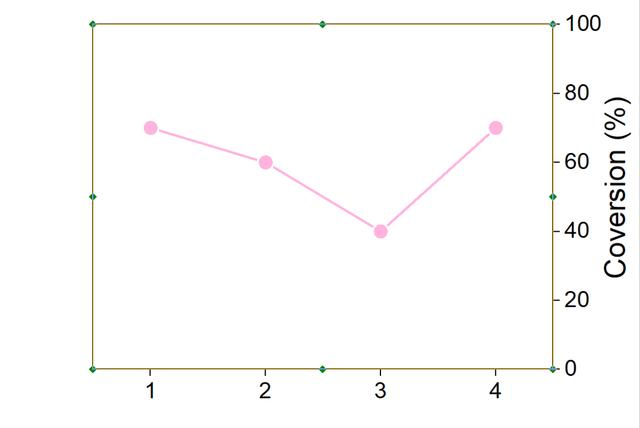

首先选中图片，边框出现图片中的绿点和黄线为选中，然后使用键盘快捷键粘贴（Ctrl+C）。

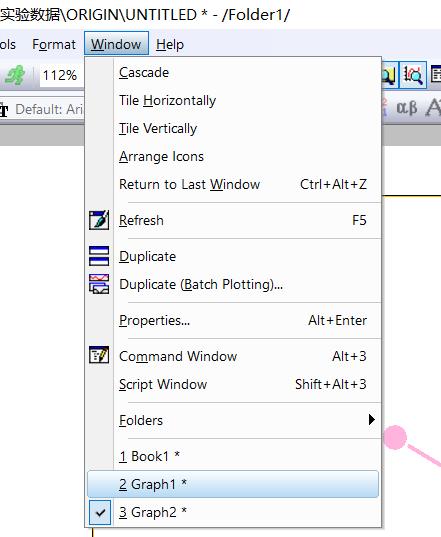

然后点击跳到Graph 1，柱形图的界面。

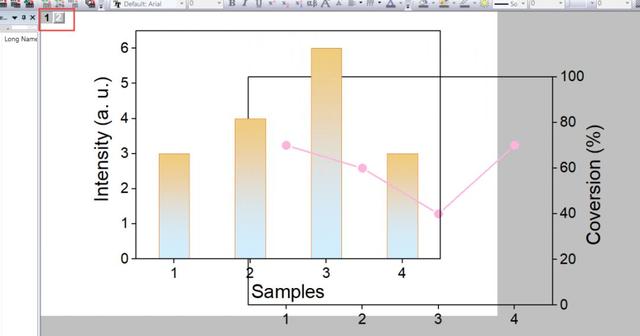

使用键盘快捷键复制（Ctrl+V），可以注意到的是图中的点线图被粘贴过来，并且观察红框中可以看到的是，序号由1变成了1和2，说明现在这张图中出现了两个图层。但是唯一不够完美的是这两个图层并没有对齐。那么怎么才能使这两个图层完完全全的重叠在一起？

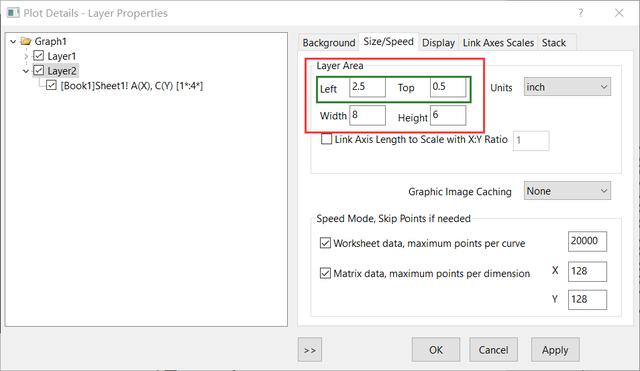

在上面提到，在更改图形的尺寸的时候还可以更改位置，那么我们现在就来更改一下图层2的位置就可以了。双击图层2，将左边距和上边距更改成和图层1一致的就可以了。
最后我们由柱状图和点线图组成的双图层就完成了，大家可以直接Copy Page到PPT或者Word文档中。
那么今天给大家留一个小作业，大家尝试将两个纵坐标不同的柱形图组合在一起，看你是不是学会了今天的内容。
